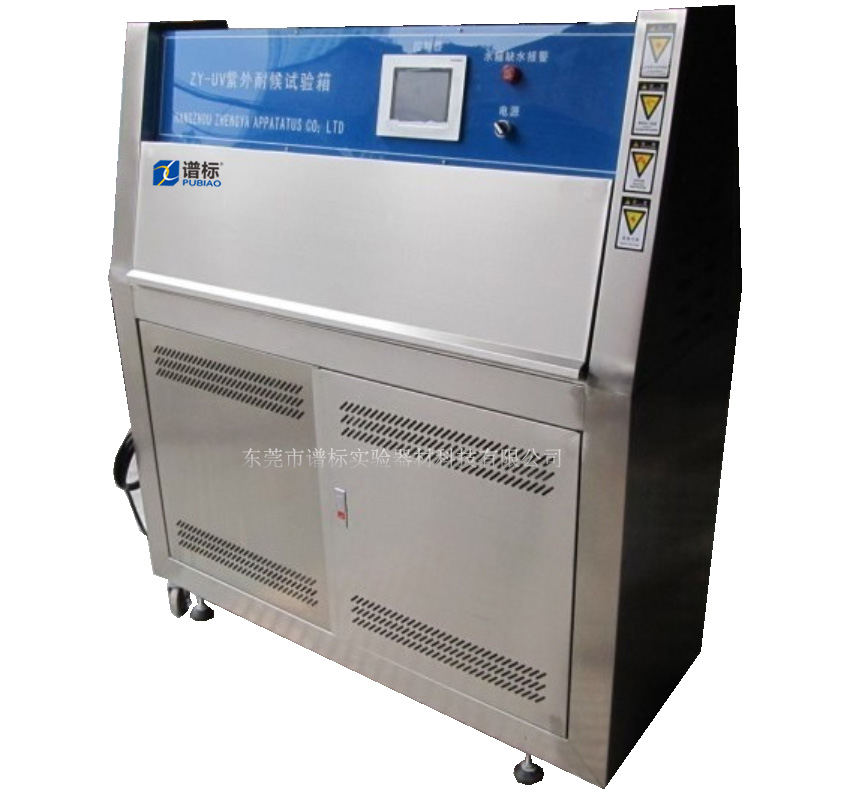

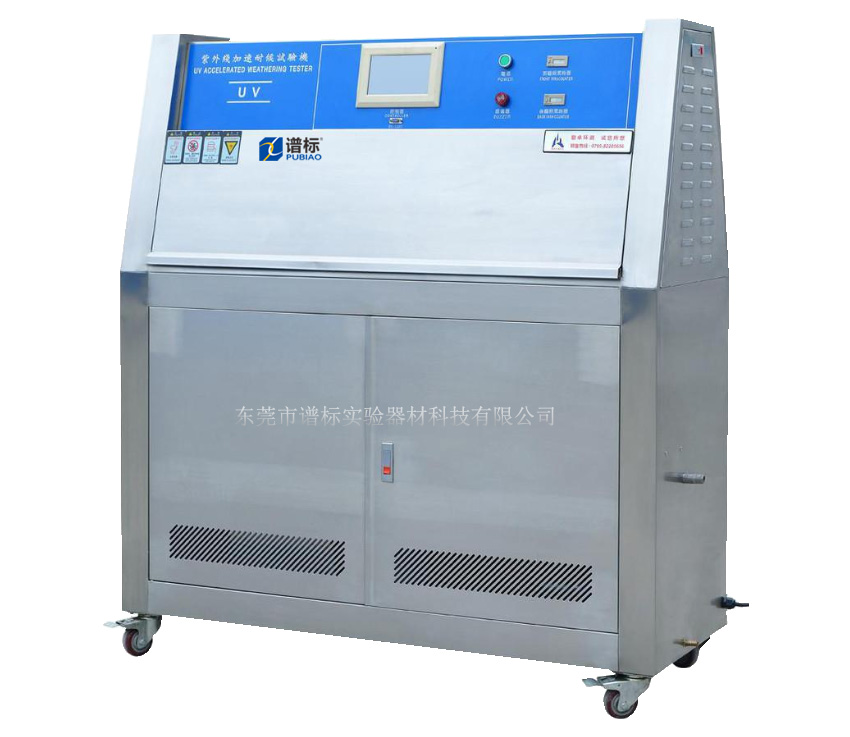

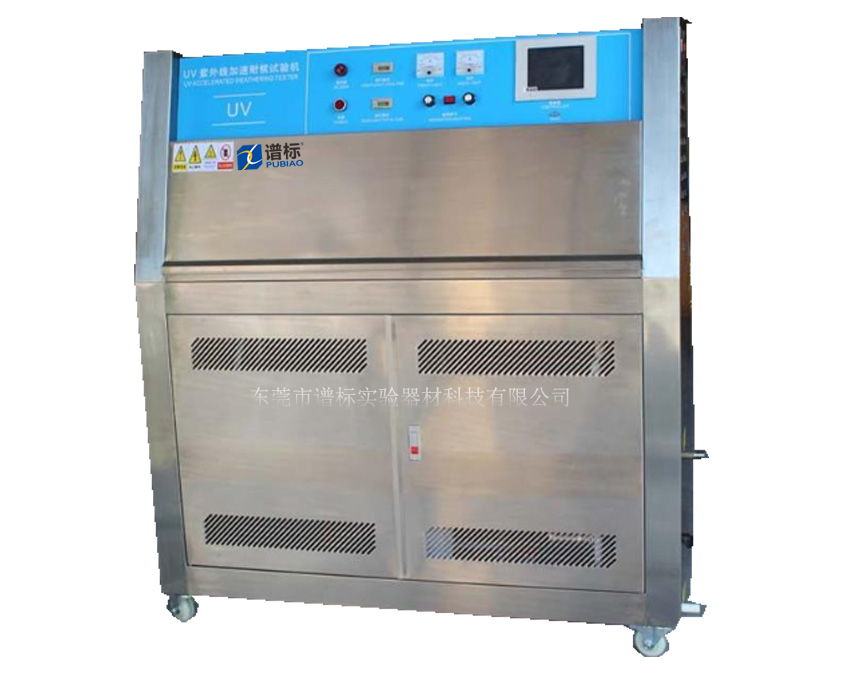

紫外線加速老化試驗箱(塔式）

一、應用領域
紫外線加速老化試驗箱采用進口UVA-340熒光紫外燈為光源，可以模擬由陽光、雨水和露水造成之危害。UV耐候箱利用熒光紫外線燈模擬陽光照射之效果，利用冷凝濕氣模擬露水。被測試材料放置于一定溫度下的光照和潮氣交替的循環程序中進行測試，對材料進行加速耐候性試驗，以獲得材料耐候性的結果。UV箱用數天或數周的時間即可重現戶外數月或數年出現的危害。危害類型包括：褪色、變色、失光、粉光、開裂、渾濁、氣泡、脆變、強度、衰退和氧化等。本機含噴淋裝置。

紫外線加速老化試驗箱可模擬自然氣候中的紫外、雨淋、高溫、高濕、凝露、黑暗等環境條件，通過重現這些條件，合并成一個循環，并讓它自動執行完成循環次數。這就是紫外線老化試驗箱的工作原理。在此過程中， 設備可對黑板溫度、水槽溫度進行自動監控；通過配置輻照度測控裝置（選配），可對光輻照度進行測量和控制，使輻照度穩定在0.76W/m2/340nm或指定設定值上，并大大延長燈的使用壽命。

二、滿足標準
1、GB／T14522-93 GB
2、T16422.3-1997 GB
3、T16585-96
4、ASTM G 153,
5、ASTM G 154
6、ASTM D 4329
7、ASTM D 4799
8、ASTM D 4587
9、SAE J2020

三、技術參數表
1、工作室尺寸：1140mm×400  mm×380  mm
2、外形尺寸：1300mm×500  mm×1460  mm
3、燈的中心距離：70mm
4、試件離燈表面的最近平行面距離：約50mm
5、波長范圍：UV-A波長范圍為315~400nm
6、輻射強度：1.2W／m2／340nm
7、溫度分辨率：0.1℃
8、光照溫度范圍：50℃~70℃／溫度容差為±3℃
9、冷凝溫度范圍：40℃~60℃／溫度容差為±3℃
10、黑板溫度計測量范圍：30~80℃／容差為±1℃
11、控溫方式：PID自整定控溫方式
12、濕度范圍：約45%~70%R.H(光照狀態）/98%以上（凝露狀態)
13、水槽要求：水深不大于25mm，并有供水自動控制器
14、標準試件尺寸：75×150mm   48pcs
15、建議儀器使用環境：5~35℃、 40%~85%R·H、距離墻300mm

四· 詳細介紹
A．光 源 ：
1、光源采用8支額定功率為40W的進口紫外熒光燈作發光源。紫外線熒光燈管，分布在機器
的兩側，每側各4支。有UVA-340和UVB-313光源供用戶選擇配置。
2、UVA-340燈管的發光光譜能量主要集中在340nm的波長處，UVB-313燈管的發光光譜主要集中在313nm波長附近。
3、此設備采用的是UVA-340燈管
4、由于熒光燈光能量輸出會隨時間而逐步衰減，為了減小因光能量衰減造成試驗的影響，所以本試驗箱在所有的八支燈管中每隔1/4的熒光燈壽命時，由一支新燈管替換一支舊燈管，這樣，紫外光源始終由新燈和舊燈組成，從而得到一個輸出恒定的光能量。
5、燈管有效使用壽命可在1600小時左右。

B．電 氣 控 制 ：
1、黑板溫度、冷凝溫度均技采用控制器控制
2、其余基本采用進口電子元器件，輻照度均勻度：≤4%（在樣品表面處）
3、黑板溫度監控：采用標準的Pt-100黑板溫度傳感器,精確控制測試過程的樣品表面溫度
4、黑板溫度設定范圍：BPT 40-75℃
5、溫度保護裝置溫度： 最高限溫為93℃±10%
6、黑板溫度控制精度:±0.5℃
7、水槽溫度監控：在循環測試過程中，有一個測試段是黑暗凝露過程，它需要箱體內能產生較高溫度的飽和水蒸氣，當水蒸氣遇到相對較冷的樣板表面時，會在樣板表面凝結露水
8、水槽位于箱體下部，內置電加熱器。
9、水槽溫度控制范圍：40~60℃
10、試驗箱配備時間控制器，范圍0~530H，停電記憶功能。
11、安全防護裝置：
1、溫度超溫保護：當箱內溫度超過93℃±10%時，機器會自動切斷燈管和加熱器的電源供應，并進入平衡狀態冷卻。
12、水槽低水位報警，防止加熱器空焚。

C．標 準 樣 品 夾 ：
1、 隨機配有若干75×150mm或者75×290 mm標準樣品夾（厚度1~15mm）
2、非標準尺寸用戶在定貨時需說明。
3、不需要樣品架樣品夾時，可直接裝載。
4、標準樣品夾14排/面，背面其中一排放置黑板溫度計。

D．箱 體 制 作 材 料 ：
1、箱體內膽均采用SUS304#不銹鋼板
2、外殼采用SUS304#不銹鋼板
3、樣品架采用不銹鋼及鋁合金制成網框，便于樣品的存取

E．整 機 概 況 ：
1、外形尺寸：約H1370mm×W1350mm×D 530 mm
2、 重量：約150 kg

F． KUV3主 機 要 求 工 作 環 境 條 件 ：
1、 電源要求：220V±5%，單相三線，50Hz，8A，要求10A慢熔保險絲。
2、環境：5~35℃，0~80%RH，通風良好，室內環境清潔。
3、工作占地：約234×353cm
4、排水：主機附近的地板上需要有排水溝。
5、為便于移動，儀器底部安裝腳輪，位置固定后用U形環固定試驗機位置。

G. 控制儀表
1、設備選用真彩觸摸屏PID溫度智能控制儀，控溫精度高且穩定性好。

五、安裝條件
1、安裝后設備與相鄰墻壁或其他設備之間要保留足夠的維修空間；
2、為了穩定地發揮試驗設備的功能、性能，應選擇常年溫度為15℃～28℃，相對濕度不大于85%的場所；
3、安裝場所的環境溫度切忌急劇變化；
4、應安裝在水平的地面上（安裝時應用水平儀在地面上確定水平）；
5、應安裝在無直射陽光的場所；
6、應安裝在通風良好的場所；
7、應安裝在遠離可燃物、爆炸物及高溫發熱源的地方；
8、應安裝在灰塵少的場所；
9、盡可能地安裝在靠近供電電源的場所。

六、注意事項
1、設備運行過程中，一定要保持充足的水源；
2、試驗階段應盡量減少開啟箱門的時間；
3、非專職操作人員，不得隨意操作；
4、設備出現自己無法排除故障時，請與本公司聯系；
5、長時間停止使用后，如需再次使用，須仔細檢查水源、電源及各部  件，確定 無誤后再啟動設備；
6、因紫外線輻射對人員（特別是眼睛）有強烈的危害，所以操作人員應盡量減少  接觸紫外線（接觸時間應＜1min）。

七、維修保養
1、保持箱體外觀整潔；避免粉塵侵入箱體；
2、避免外力撞擊箱體；
3、禁止化學品接觸本設備；
4、實驗室保持干燥環境；
5、絕對禁止設定溫度超過本設備規定最高溫度；
6、每次開機前先檢查一遍電路控制系統；
7、電源及接地線之確認；
8、電源線是否依照規格妥善連接，并確實接地；
9、檢查超溫保護器，是否已設定好（出廠時已調好，一般無需調整）；
10、實驗室內應安裝換氣風機，保持室內通風；
11、噴淋試驗時要注意觀察水箱的水位，及時補充自來水；
12、設備的廢水排放系統必須安裝到位；
13、試驗結束之后，將整機電源切斷；
14、每次試驗結束之后，要將樣品取出，設備內膽清理干凈；
15、嚴禁非專業人員操作本設備。

八、主要配件清單
控制器            TEMI P990 7寸/韓國
燈管               UVA 340 /美國
水泵               不銹鋼靜音耐腐蝕泵/定制
溫度傳感器     VAISALA/荷蘭
加熱器            臺儀/中國臺灣
循環馬達        東元/中國臺灣
接觸開關        天得/中國臺灣
電源總開關    富士/日本
交流繼電器    和泉/日本
S．S．R         美國快達/美國

九、 特別注意
1、設備測試條件：空載、無強磁、無震動、環境溫度20℃、環境相對濕度50%RH。
2、本公司可根據客戶不同需要，設計，制造各種相關溫度、濕度、真空度、潔凈度、氣體濃度等參數的箱體設備。
