安捷倫LCMS6460三重四極桿質譜聯用儀基本原理

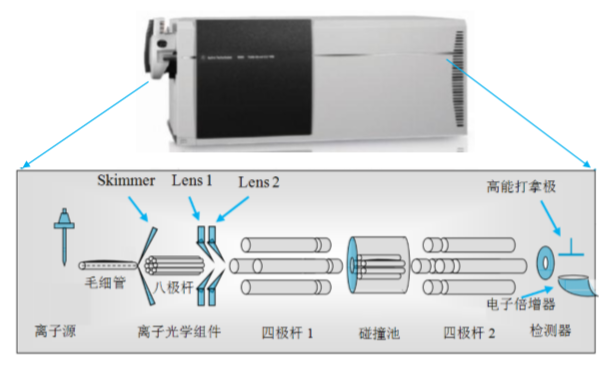

1.離子源: 將分析物中的中性化合物離子化,并將產生的離子在電場的作用下進入毛細管。---->毛細管:離子導入通道,將離子源產生的離子傳輸進入質譜。同時,隔離外部的常壓與質譜內部的真空。---->離子光學組件:包括Skimmer1 ,八極桿以及Lens 1和Lens 2。進一步除去溶劑和中性分子 ,高效的離子傳輸組件, 并聚焦隨機運動的離子進入四極桿。---->四極桿 1(MS1)和四極桿2 (MS2) :質量過濾器,雙曲面的四極桿優化離子傳輸和質譜分辯率?？梢赃x擇讓某些質荷比的離子依次通過或者所有的離子全通過。---->碰撞池(CC) : 線性加速的高壓碰撞池。優化質譜/質譜分裂,從而在一個短的駐留時間仍可消除交叉干擾。---->六極桿設計有助于捕獲碎片離子。---->檢測器:包括高能打拿極和電子倍增器。高增益,壽命長,線性范圍寬。

三重四極桿的真空系統由一個或兩個(僅6490A是2個)MS40+型號的前級機械油泵,以及一個( G6410A/B和G6420A )或兩個( G6430A , G6460A , G6490A )分子渦輪泵組成。

2. 四極桿質量分析器的基本原理四極桿分析器由四根棒狀電極組成,它們距離相等而且互相平行,這四個棒狀電極形成一個四極電場。四極桿處于對角位置的兩根桿被連接在一起,其中一對桿之間施加電壓 ,同時在另外一對桿上施加大小相同、極性相反的直流電壓和相位相反、振幅/頻率相同的射頻電壓( )。Vdc為直流電壓 , Vrf為射頻電壓。直流電壓與射頻電壓疊加在一起,且兩對電極的極性不停進行快速切換,使得帶電離子震蕩通過四極桿。

3. 三重四極桿的工作方式每個四極桿質量分析器有三種工作方式:離子全通過( True TotalIon, TTI)、掃描(SCAN)和選擇離子監測( SIM)。

離子全通過 是指四極桿不施加直流電壓,這樣就不過濾離子,所有的帶電離子全都通過;掃描是指在給定的質荷比范圍內,依次采集每個質量數的信號;而選擇離子監測模式,只是采集指定的某個或某幾個質荷比的離子信號。兩個四極桿在空間 上串聯起來,就可以有多種工作方式。三重四極桿主要有如下幾種操作方式:全掃描(Scan)、選擇離子監測( SIM , Selected Ion Monitoring )、子離子掃描( Product Ion Scan)、母離子掃描 (Precursor Ion Scan)、中性丟失掃描(Netural Lost Scan)、中性獲得掃描( Netural Gain Scan )、多 重反應監測(MRM , Multiple Reaction Monitoring)。

4. 離子源技術和原理安捷倫專利的直角噴霧離子源設計，霧化器與離子傳輸毛細管軸呈90度角,這樣大大減少了未離子化的中性溶劑液滴進入到質譜中,從而降低了噪音,并保證毛細管和離子光路更干凈，更抗污 染。固定位置的霧化器在分析方法要求改變流速或流動相組成時,無需對霧化器位置進行繁復的調整,大大提高了分析效率。安捷倫的離子源包括高流量的高溫氮?dú)夥创蹈稍餁庀到y(tǒng),可以加速噴霧的溶劑揮發,減少溶劑簇和流動相附加離子,提高了譜圖的質量、靈敏度和重現性。 在儀器不進樣分析(處于Standby狀態)時,仍然維持一定的干燥 =氣溫度和流量,可以避免用戶實驗室的空氣被吸入質譜的真空系統,極大的減少了污染,降低了維護的周期。
